10kV架空配电线路T接的用户内部发生故障时，如故障在其进线段，或故障虽发生在用户进线开关内侧但其保护动作时限与变电站出线开关保护配合不当时，均会造成变电站出线开关保护掉闸。如果长时间故障，变电站重合不成功，则一个中压用户界内的事故将使整条配电线路停电，这种在配电网中常见的波及事故，对社会将造成恶劣影响。
用户分界负荷开关是解决上述波及事故的理想设备，该设备安装于10kV架空配电线路的责任分界点处，可以实现自动切除单相接地故障和自动隔离相间短路故障。确保非故障用户的用电。
用户分界负荷开关控制器是专门用于分界开关本体的智能控制。实现保护控制功能和通信功能，控制器与开关本体通过控制电缆和航空接插件进行电气连接，实现其保护及自动监控功能。该产品广泛适用于城乡10kV架空配电线路用户。

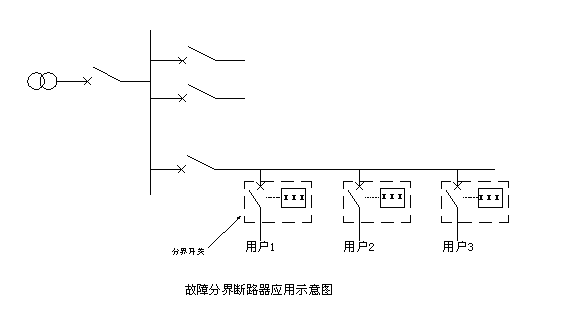

应用示意图如下：
2．技术参数
使用环境条件
a) 环境温度： 户外 -40℃ ～+80℃
b) 抗震能力： 地面水平加速度0.3g、地面垂直加速度0.15g同时作用持续三个正弦波，系数 1.67
c) 日温差： 25℃
d) 日照强度： 0.1W/cm2(风速0.5m/s时)
e) 风速： ≤25m/s
f) 覆冰厚度： 10mm
g) 运行环境： 户外、无易燃、爆炸危险、化学腐蚀及剧烈振动的场所
3.技术指标
| 序号 | 项 目 | 规 定 值 | 备 注 |
| 1 | 输入工作电压 | AC100V/AC220V | |
| 2 | 输入工作电压频率 | 50Hz | |
| 3 | 输入工作电压允许波动范围 | ±15% | |
| 4 | 整机功耗 | ＜10W | |
| 5 | 输出电压（合闸/分闸操作） | DC100V/DC220V | |
| 6 | 相电流采样输入值范围 | 0 ～30A | 是二次值 |
| 8 | 零序电流采样输入值范围 | 0 ～5A | 是二次值 |
| 9 | 相电流采样误差 | ±0.5% | |
| 10 | 零序电流采样误差 | ±0.2% | |
| 11 | 相间短路过流保护定值 | 0.5 ～30A | 步长0.01A |
| 12 | 相间短路过流保护动作时间 | 0～3S | 步长0.01S |
| 13 | 单相接地保护电流定值 | 0.01～5A | 步长0.005A |
| 14 | 单相接地保护时间定值 | 0～30S | 步长0.01S |
| 15 | 遥控器遥控距离 | 50米以内 | |
| 16 | 抗高频干扰 | IV级 | GB/T15153.1 |
| 17 | 静电放电 | IV级 | GB/T15153.1 |
| 18 | 浪涌干扰 | IV级 | GB/T15153.1 |
| 19 | 快速瞬变 | IV级 | 参考GB/T15153.1 |
3．特点、功能及工作原理
3.1控制器的特点
可以快速切除界内故障；
控制器为32位微机型的继电保护及监控装置，预留以太网通讯接口，满足电力系统信息化的要求；
体积小，可方便地安装在控制箱内。
可以发中文短信和字符短信，比单纯发字符短信的产品使用起来更加直观。
有专门的控制字设定保护动作后是立即跳闸还是等失压后跳闸，所以既可以与断路器配合也可以与负荷开关配合。
与预付费电能表配合，实现预付费控制功能。还可以扩展，在未经授权的情况下，打开计量箱门，强制断电的功能，起到防窃电的功能。
模拟量可以采集四个电流和四个电压，适用于多种接线方式的要求。
接地保护可以选择带方向或不带方向。
短信可以设置发或不发，使测试更加方便。
3.2保护功能及工作原理
10KV馈线或设备的故障主要有相间短路和单相接地两种类型，控制器对这两种故障分别进行处理。
3.2.1 相间短路故障的处理
对于用户界内的相间短路故障，控制器通过检测从分界开关内部采集的A C相电流与定值比较来判断故障的发生，当大于定值，立即跳闸把故障隔离掉，不影响非故障区域的供电。即便由于定值的选择性问题，某些故障造成了变电站出线开关的也跳闸了，但变电站重合后，故障点已经被隔离，非故障区域可以很快恢复供电。
设三段定时限过流保护（过流Ⅰ段、过流Ⅱ段和过负荷），各段电流及时间定值可独立整定，分别设置整定控制字控制这三段保护的投退。过负荷可以选择跳闸或告警。
专门设置一段加速段电流保护，在手合或重合闸后投入3秒，而不是选择加速Ⅰ段、Ⅱ段。可以由控制字投退，加速段的电流及时间可独立整定。
3.2.2 单相接地故障的处理
控制器通过检测从分界开关内采集的零序电流与定值的比较来区分和判断用户界内和界外的单相接地故障，对于用户界外的单相接地故障，由于零序电流远小于用户界内发生单相接地故障时的零序电流，因此，通过设定适当的定值，即可做出准确的判断。
接地保护可以选择带方向或不带方向。有零序电压时可以选择带方向。
可以选择跳闸或告警。
3.2.2 重合闸
有四次重合闸，每次的投退可单独控制，每次的延时可独立整定。
3.3 GPRS或短信方式的通信功能
可以通过手机网络，采样GPRS方式或短信方式与监控系统通信，实现远程的采集和控制。比如采集电流、开关状态等，远程遥控跳闸、合闸。
采用GPRS方式还是短信方式订货时可以选择。
采用短信方式时，可以发中文和字符两种格式的短信，两种格式自动切换。
也可以选择使用通道，比如光纤通道。
3.4 遥控、遥测、遥信功能
遥控功能有：遥控跳闸操作，遥控合闸操作。
遥测量主要有：IA IB IC I0 UAB UCB U0 UP COSφ、P、Q，精度达到0.5级。UP是电源电压。
遥信量主要有：6路遥信开入、装置变位遥信及事故遥信，并作事件顺序记录，遥信分辨率小于2ms。
3.5 对时功能
可以通过调度通过通信对时，也可以使用手机通过短信对时，也可以使用测试软件对时。
3.6 PT监测功能
PT是一个相对容易出故障的元件，因此，本装置特设PT的实时监测功能。有电流，电压没有或低于门槛（额定电压的60％）判断为PT异常，立即发送事项短信通知。
3.7备用电源功能
使用大容量的电容做备用电源，长寿命、免维护，避免了电池寿命短的缺点。实时监视电源电压，一旦失压将发出交流失电短信。交流失电后10秒内可以进行一次跳闸、合闸操作。
当然，也可以选择使用电池做备用电源，订货时说明即可。
3.8事项记录保存功能
可以存储32条事件顺序记录（SOE记录），和16条保护动作记录。掉电不消失。方便事故的追忆和分析。
3.9 自动发送事项短信功能
实时监视现场状态的变化，一旦发生变化立即向指定的手机号码（可以是多个手机号）发送发送事件报告，事件报告是中文的，很直观，可以发送的事件报告包括（比如安装在开关厂）：
|
序号 |
事件 |
短信内容举例 |
|
1 |
开关合闸 |
2010年1月1号23点59分58秒开关厂合闸 |
|
2 |
开关跳闸 |
2010年1月1号23点59分58秒开关厂跳闸 |
|
3 |
现场遥控器合闸 |
2010年1月1号23点59分58秒开关厂杆下遥控合闸 |
|
4 |
现场遥控器跳闸 |
2010年1月1号23点59分58秒开关厂杆下遥控跳闸 |
|
5 |
调度遥控合闸 |
2010年1月1号23点59分58秒开关厂遥控合闸 |
|
6 |
调度遥控跳闸 |
2010年1月1号23点59分58秒开关厂遥控跳闸 |
|
7 |
登录到GSM网络 |
2010年1月1号23点59分58秒开关厂登录 |
|
8 |
现场遥控器复归 |
2010年1月1号23点59分58秒开关厂杆下遥控复归 |
|
9 |
欠费跳闸 |
2010年1月1号23点59分58秒开关厂欠费跳闸 |
|
10 |
欠费告警 |
2010年1月1号23点59分58秒开关厂欠费告警 |
|
11 |
PT故障 |
2010年1月1号23点59分58秒开关厂PT故障 |
|
12 |
交流失电 |
2010年1月1号23点59分58秒开关厂交流失电 |
|
12 |
过流I段保护跳闸 |
2010年1月1号23点59分58秒开关厂过流I段跳闸，IA=50.5A，IB=5.5A，IC=50.5A， |
|
13 |
过流II段保护跳闸 |
2010年1月1号23点59分58秒开关厂过流II段跳闸，IA=50.5A，IB=5.5A，IC=50.5A， |
|
14 |
过流加速段保护跳闸 |
2010年1月1号23点59分58秒开关厂过流加速段跳闸，IA=50.5A，IB=5.5A，IC=50.5A， |
|
15 |
过负荷跳闸 |
2010年1月1号23点59分58秒开关厂过负荷跳闸，IA=20.5A，IB=5.5A，IC=20.5A， |
|
16 |
接地保护跳闸 |
2010年1月1号23点59分58秒开关厂接地保护跳闸，I0=50.5A，U0=25.5V |
|
17 |
一次重合 |
2010年1月1号23点59分58秒开关厂一次重合 |
|
18 |
二次重合 |
2010年1月1号23点59分58秒开关厂二次重合 |
|
19 |
三次重合 |
2010年1月1号23点59分58秒开关厂三次重合 |
|
20 |
四次重合 |
2010年1月1号23点59分58秒开关厂四次重合 |
3.10 测试软件
提供基于WINDOWS系统的，配套的专门测试软件，现场的设置和查询非常方便，比如设地址编号、定值、参数、安装地点等。
3.11现场遥控器遥控
使用配套的无线遥控器可以就地跳闸、合闸、复归。遥控器有四个键，A BCD。跳闸操作：按“D”，3秒内按“A”键。合闸操作：按“D”键，3秒内按“B”键；复归操作：按“D”键，3秒内按“C”键。
3.12遥控检查
通过短信的远程遥控和使用遥控器的就地遥控，装置都能自动检查遥控操作的合理性。比如开关分位再跳闸或开关合位再合闸，未储能合闸都认为是不允许的操作。对于检查出的不允许的操作，远程遥控会响应相应的提示信息，就地遥控器遥控，则操作自动被取消。
3.13 多种定值整定方式
为了适应不同的使用习惯，本装置的定值可以通过拨码轮整定，也可以通过通信整定，通过拨码轮整定的叫拨码轮定值，通过通信整定的叫通信定值，装置管理着两套定值，可以选择使用哪一套定值，两套定值都可以在调度查看，也都可以使用手机查看。
3.14 硬件闭锁超级号码的整定
手机网络是一个开放的网络，超级号码有所有的权限，尤其是控制和定值、参数整定的权限，所以，超级号码是至关重要的。因此，本装置特设一个硬件的闭锁开关，把本开关置于调试状态，才能修改超级号码，在运行状态是不可能被修改的。而且，闭锁开关的状态可以在调度实时监视。
4．使用说明
控制器底盖面板各部件的名称如下图所示：
运行指示灯是双色、高亮度指示灯，一个是兰色一个是黄色。安装到杆上后，可以就地观察装置的运行情况。下表列出了这两个灯的含义：
| 1 | 兰灯每3秒闪一下，黄灯灭 | 运行正常，没有未复归的保护事项。 |
| 2 | 兰灯每3秒闪一下，黄灯亮 | 运行正常，有未复归的保护事项，复归后黄灯灭。 |
| 3 | 兰灯亮1秒灭1秒，黄灯灭 | 启动或掉线后，正在登录到GSM网络 |
| 4 | 兰灯亮1秒灭1秒，黄灯亮 | GSM网络掉线，正在登录，而且有未复归的保护事项。 |
| 5 | 都灭 | 装置没有电 |
黄灯亮时可以通过四种方式复归：通过面板上的操作手柄复归，使用遥控器复归，使用掌上电脑通过无线模块或通信线遥控复归，用GPRS或短信复归。
4.2 控制操作手柄
向右拨用于就地复归操作；向左拨是当地位置，用于检修设备时，闭锁合闸，此时通过控制器是合不了闸的。就地复归信号，当地状态信号都能被自动检测，并生产带时间标签的事项记录。
4.3 PT保险
是串入控制器工作电源回路的保险，可以更换。当线路上有电，PT正常，但是控制器运行灯全灭时需要检查是否是该保险坏了。
4.4调试窗口
打开“调试窗口密封盖”就可以看到如下图所示的调试面板：
|
元件标号 |
说明 |
|
拨码轮 |
用户简便的设置保护定值。拨码轮定值表见后面的说明。 |
|
串口 |
RS232接口，用于当地调试。 |
|
手机卡 |
SIM卡座，装入手机卡。 |
|
S1开关 |
调试通讯方式选择开关。可以选择采样串口或无线两种方式。使用串口方式需要使用通信电缆与调试终端连接。使用无线方式与调试终端通信，此时不需要通信电缆了，但需要使用专门地无线接口模块。订货时要说明。 |
|
S2开关 |
运行态和调试态的切换。 |
|
告警灯 |
正常时灭，亮时说明自检故障，比如定值错误、参数错误。 |
|
串口灯 |
调试通信指示灯，数据收发时闪动，空闲时灭。 |
|
GSM灯 |
GPRS/短信通信指示灯，数据收发时闪动，空闲时灭。 |
|
信号弱、中、强三个灯 |
手机通信网络质量指示灯，全灭信号质量太差不能可靠通信，全亮信号质量很好，通信可靠。 |
4.5 航插
LS和TA用于与开关及PT的连接。详细介绍见后面“控制器与开关的连接”部分的说明。
4.6 拨码轮定值表
| 拨码数值 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | |
| 1 | 速断定值(安) | 退 | 1 | 2 | 3 | 5 | 10 | 15 | 20 | 25 | 30 |
| 2 | 过流定值(安) | 退 | 0.5 | 0.7 | 1 | 1.5 | 2 | 3 | 5 | 7 | 10 |
| 3 | 过流时间(秒) | 0.1 | 0.2 | 0.3 | 0.5 | 1 | 2 | 3 | 4 | 5 | 10 |
| 4 | 重合次数 | 0 | 1 | 2 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| 5 | 一次时间(秒) | 0.3 | 0.5 | 1 | 2 | 3 | 5 | 10 | 20 | 30 | 600 |
| 6 | 二三次时间(秒) | 5 | 6 | 7 | 8 | 9 | 10 | 20 | 30 | 100 | 600 |
| 7 | 零序定值(安) | 退 | 0.5 | 1 | 1.5 | 2 | 3 | 4 | 5 | 6 | 8 |
| 8 | 零序时间(秒) | 0.1 | 0.2 | 0.5 | 1 | 2 | 5 | 10 | 100 | 3600 | 7200 |
1）上表中除零序定值为一次值外，其他所有电流定值均为二次电流值。
2）选择拨码轮定值有效需要把参数中的“定值选择”项设为0，否则有效定值会选择通信设的定值。出厂时该参数是0，即默认是选择拨码轮定值为有效定值。需要使用通信设的定值时，把该参数改为1即可。
4.7超级用户和一般用户的设置
一台设备就一个超级用户。在调试态下才允许设置超级用户，超级用户才能设置其他用户，遥控也是超级用户才行。不设超级用户，就设不了一般用户。
在已经成功登录到GSM网络后进行，现象是三个网络质量灯至少有一个是亮的。
超级用户的设置：比如把13912345678设为超级号码。
1）、把“运行/调试”开关拨到调试状态。
2）、手机发字符短信：SZHMCJ：13912345678。
3）、收到短信：OK。
4）、把“运行/调试”开关拨到运行状态。很重要，一定要置于运行状态，在调试需要时临时切换到调试状态，之后恢复运行状态。
一般用户的设置：比如把13911234567、13921234567、13931234567、13941234567四个号码设为一般号码。
1）、一定要用超级用户号码的手机发短信。
2）、短信内容：SZHMYB：4，13911234567，13921234567，13931234567，13941234567。
3）、收到短信：OK。
4.8 设地址
在使用通道通信时，比如光纤通道，每个设备一个地址，所以需要设置地址。要使用配套的测试软件设置。
使用测试软件的方法如下：
S2选择到调试状态，读参数，参数中改成需要设的地址，设置参数，S2选择到运行状态。
使用GPRS或GSM时不需要设置地址。
设备出厂默认地址都是1。
5．安装与连接
5.1柱上安装示意图

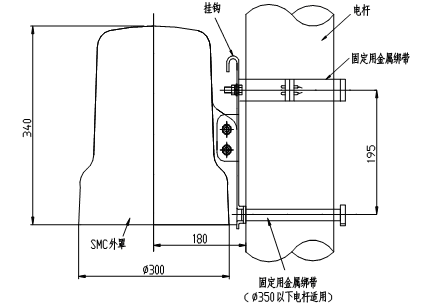

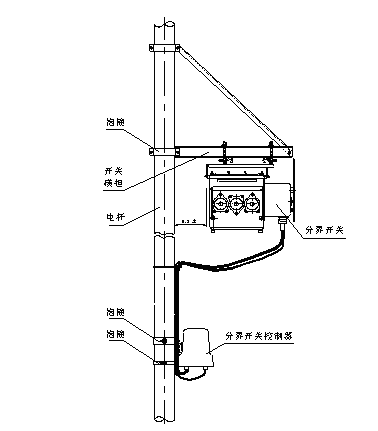

分界开关本体与控制器同杆安装，其连接如下图：

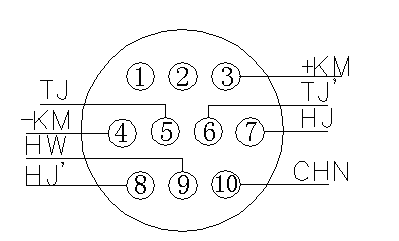

通过面板上的两个航插与开关及PT连接，LS为10芯航插,TA为7芯航插 ，它们的接线如下图所示：
六、短信数据格式
6.1中文短信
6.1.1设置安装地点
超级用户可以。
比如安装地点是“521线路6号杆”，短信内容是“设02，01，08，521线路6号杆，OK”，其中08是汉字的个数。短信内容中汉字个数、汉字内容可以改变，别的不能改变。
6.1.2主动发送的事项短信
举例，比如09年1月3号11点02分33秒，开关跳闸。装置发的中文短信是“09年1月3号11点02分33秒521线路6号杆跳闸”
主动发送的中文短信事项有以下这些：
1）、杆下遥控跳闸，2）杆下遥控合闸，3）就地复归，4）一次重合闸，5）二次重合闸，6）三次重合闸，7）四次重合闸，8）PT失压，9）强制跳闸，10）合闸，11）跳闸，12）过流I段跳闸，13）过流II段跳闸，14）过流加速段跳闸，15）过负荷跳闸，16）过负荷告警，17）接地跳闸，18）接地告警。
6.2字符短信
一、查询类
可以查询：时间、状态、定值、参数、保护记录、事件记录（SOE）、设置的手机号码。
1.1查询时间：
发：CXSJ
收：CXSJ :2010-01-18 16:06:30
1.2查询状态：
发：CXZT
收1：CXZT :KG=0/1, CN=0/1 ,TS=0/1,Ia=xxxxA ,Ic=xxxxA ,I0=xxxxA, Up=xxx.xV。//模式1
收2：CXZT :KG=0/1 ,CN=0/1 ,TS=0/1,Ia=xxxxA ,Ic=xxxxA ,Up=xxxxV。//模式2
收3：CXZT :KG=0/1 ,CN=0/1, TS=0/1,Ia=xxxxA, Ic=xxxxA, Uab=xx.xKV, Ucb= xx.xKV, P=xxxxKW ,Q=xxxxKVA , COSΩΦ=x.xx ,Up=xxxxV。//模式3，I0 U0都不采，电源电压单独。
收4：CXZT :KG=0/1, CN=0/1 ,TS=0/1,Ia=xxxxA ,Ib=xxxxA ,Ic=xxxxA ,Uab= xx.xKV , Ucb= xx.xKV ,P=xxxxKW ,Q=xxxxKVA , COS=x.xx ,U0=xxxxV, I0=xxxxA, Up=xxxxV. //模式4，模式，都采集。
收5：CXZT :KG=0/1, CN=0/1 ,TS=0/1,Ia=xxxxA ,Ic=xxxxA ,Uab= xx.xKV, Ucb= xx.xKV, P=xxxxKW, Q=xxxxKVA, COS=x.xx ,U0=xxxxV ,I0=xxxxA, Up=xxxxV. //模式5，比模式少Ib。
收6：CXZT :KG=0/1 ,CN=0/1 ,TS=0/1,Ia=xxxxA ,Ib=xxxxA, Ic=xxxxA, Uab= xx.xKV, Ucb= xx.xKV, P=xxxxKW, Q=xxxxKVA , COS=x.xx ,I0=xxxxA ,Up=xxxxV. //模式6，比大模式少U0
收7：CXZT :KG=0/1 ,CN=0/1 ,TS=0/1,Ia=xxxxA ,Ic=xxxxA ,Uab= xx.xKV, Ucb= xx.xKV ,P=xxxxKW, Q=xxxxKVA, COS=x.xx, I0=xxxxA, Up=xxxxV. //模式7，比大模式少U0和Ib。
收8：CXZT :KG=0/1, CN=0/1, TS=0/1,Ia=xxxxA, Ic=xxxxA ,U0=xxxxV, I0=xxxxA, Up=xxxxV. //模式8，比模式1增加了U0。
KG：开关位，CN：储能位，TS：调试态。
发的是一次值，即乘了CT变比后值。
Ia Ic的格式有三种：大于等于1000时xxxxA，大于等于100小于1000时，xxx.xA，小于100时xx.xA或x.xA。
I0的格式，乘了零序CT变比，xxxxmA/ xxxmA/ xxmA/ xmA。
Up的格式，不乘PT变比，大于等于100时xxx.xV，其他xx.xV。
U0的格式，不乘PT变比，大于等于10时xx.xxV，其他x.xxV。
Uab Ucb的格式，固定乘了100，单位是KV，xx.xKV或x.xKV。
1.3查询定值
发：CXDZ，x。x＝0代表查询通过拨码轮设的定值，x=1代表查询通过通信设的定值。
收：CXDZ :(GL1DL)xx.xA ,(GL1SJ)xx.xxS ,(GL2DL)xx.xA ,(GL2SJ)xx.xxS,
(JSDL)=xx.xA ,(JSSJ)xx.xxS ,(GFHDL)xx.xA ,(GFHSJ)xx.xxS,(LXDY)xx.xV,(LXDL)xxxx.xmA,(LXSJ)xxxx.xxS,(CH1SJ)xxx.xxS,(CH2SJ)xxx.xxS,(CH3SJ)xxx.xxS,(CH4SJ)xxx.xxS,
(GL1)0/1,(GL2)0/1,(GLJS)0/1,(GFH)0/1,(GFHTZ)0/1,(LX)0/1,(LXTZ)0/1,(LXFX)0/1,(CH1)0/1,(CH2)0/1,(CH3)0/1,(CH4)0/1,(SY)0/1
GFHTZ：过负荷跳闸控制字；LXFX：零序方向控制字；LXTZ：零序跳闸控制字。
1.4查询参数
发：CXCS
收：CXCS :xxx(CTBB), xxx(LXCTBB),0/1(DZXZ), 0/1(QZTZ), 0/1(DXFS)。
CTBB：相电流CT变比。
LXCTBB：零序电流CT变比。
DZXZ：定值选择，0为面板拨码轮有效，通信设置无效，1为面板拨码轮无效，通信设置的有效。
QZTZ：欠费强制跳闸功能投退，0开放强制跳闸，一旦开入5为1，就立即跳闸而且不让合闸，1关闭该功能。
DXFS：主动发送短信，0发，1不发。
1.5查询保护记录
发：CXJLBH，x/xx。x代表第多少条。一共可以存16条。
收：BHJLx/xx：2010-1-20 18:30:20，GL1，Ia=xxxxA,Ib=xxxxA,Ic=xxxxA。
BHJLx/xx：2010-1-20 18:30:20，GL1，Ia=xxxxA,Ic=xxxxA。
BHJLx/xx：2010-1-20 18:30:20，LX，I0=xxxxA。
过流保护的报文是否显示Ib自动根据接线方式调整。
| 符号 | 含义 |
| GL1 | 过流I段 |
| GL2 | 过流II段 |
| GFHTJ | 过负荷跳闸 |
| GLJS | 后加速 |
| GFHGJ | 过负荷告警 |
| LX | 接地保护 |
| 1CHH | 一次重合 |
| 2CHH | 二次重合 |
| 3CHH | 三次重合 |
| 4CHH | 四次重合 |
1.6查询事件记录
发：CXJLSJ，x/xx。x代表第多少条。一共可以存32条。
收：SJJLx/xx：2010-1-20 18:30:20，GL1/GL2/GFH/LX/TZ/HZ
| 符号 | 含义 |
| YKTZ | 遥控跳闸 |
| YKHZ | 遥控合闸 |
| YKQTZ | 杆下遥控跳闸 |
| YKQHZ | 杆下遥控合闸 |
| PTSY | PT失压 |
| YKQFG | 杆下遥控复归 |
| QZTZ | 预付费跳闸 |
| DL | 登录到GSM |
| HZ | 合闸 |
| FZ | 跳闸 |
| WCHN | 未储能 |
| YCHN | 已储能 |
发：CXHM。
收：CXHM:CJ:2,13931234567,13951234567.YB:2,13961234567,13971234567*
设了几个就发几个。先是超级用户的数量和号码，然后是一般用户的。
二、设置类
可以设置：定值、参数、时间、超级用户手机号、一般用户手机号。
设置短信超级用户才允许。在调试态下才允许设置超级用户，超级用户才能设置其他用户，遥控也是超级用户 才行。不设超级用户，就设不了一般用户。
2.1设置定值
发：SZDZ: (GL1DL)xx.xA ,(GL1SJ)xx.xxS ,(GL2DL)xx.xA ,(GL2SJ)xx.xxS,
(JSDL)=xx.xA ,(JSSJ)xx.xxS ,(GFHDL)xx.xA ,(GFHSJ)xx.xxS,(LXDY)xx.xV,(LXDL)xxxx.xmA,(LXSJ)xxxx.xxS,(CH1SJ)xxx.xxS,(CH2SJ)xxx.xxS,(CH3SJ)xxx.xxS,(CH4SJ)xxx.xxS,
(GL1)0/1,(GL2)0/1,(GLJS)0/1,(GFH)0/1,(GFHTZ)0/1,(LX)0/1,(LXTZ)0/1,(LXFX)0/1,(CH1)0/1,(CH2)0/1,(CH3)0/1,(CH4)0/1,(SY)0/1
收到：SZDZ:OK成功，ERROR失败。
电流定值为0该保护退出，
重合时间为0该重合及后续的重合退出。
超级用户才行。
2.2设置参数
发：SZCS：xxx(CTBB), xxx(LXCTBB),0/1(DZXZ), 0/1(QZTZ), 0/1(DXFS).
收到：SZCS：OK成功，ERROR失败。
CTBB：相电流CT变比。
LXCTBB：零序电流CT变比。
DZXZ：定值选择，0为面板拨码轮有效，通信设置无效，1为面板拨码轮无效，通信设置的有效。
QZTZ：欠费强制跳闸功能投退，0开放强制跳闸，一旦开入5为1，就立即跳闸而且不让合闸，1关闭该功能。
DXFS：主动发送短信，0发，1不发。
PT变比固定为10KV:100V;
装置地址、规约、接线方式、半周计算、开入取反只能通过调试软件设，不必通过短信设。
2.3设置时间
发：SZSJ:2010-01-20,18:30:20.
收：SZSJ:OK
考虑短信的发送延时秒要加5。
2.4设置超级用户手机号
发：SZHMCJ:1,13931234567。
收：SZHMCJ:OK
必须在调试状态，多只能设两个号码。
2.5设置一般用户手机号
发：SZHMYB：4，13941234567，13951234567，13961234567，13971234567。
收：SZHMYB：OK
多4个号码。超级用户才行。
设了一般用户后，如果想不要一般用户可以把它设成0，发“SZHMYB：0。”即可。
三、遥控类
分常规模式和简化模式。常规模式即先选择再执行，可以撤销。简化模式就一步完成，而且不检查是否允许操作。使用简化还是常规需要订货时说明。
遥控选择：
遥控选择跳闸：发YK,XZ,TZ .收1)TZXZ,OK，2)YZFW,ERROR（开关就在分状态）
遥控选择合闸：发YK,XZ,HZ .收1)HZXZ,OK，2)YZHW,ERROR（开关就在合状态），3）WCN,ERROR（未储能不允许合闸）。
选择有效后60秒内有效。
遥控执行：
遥控执行跳闸：发YK,ZX,TZ.收1)TZZX,OK，2)WXZ,ERROR（没有先选择或执行的与选择的不一致）
遥控执行合闸：发YK,ZX,HZ.收1)HZZX,OK，2)WXZ,ERROR（没有先选择或执行的与选择的不一致）
遥控撤销：
YK,CX。
简化模式
跳闸：发TZ，收TZZX,OK。
合闸：发HZ，收HZZX,OK
四、复归
发FG，收1)FG:OK，成功；2)ERROR，失败。
附 图（简要说明）：
说明：

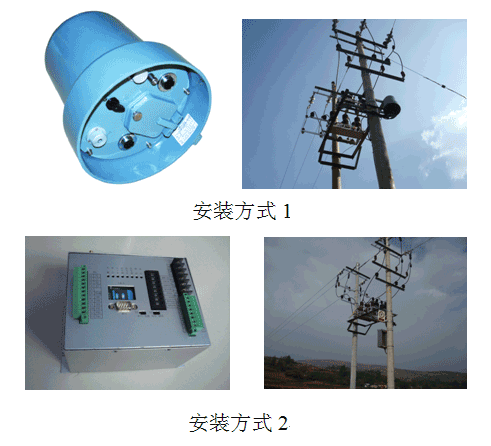

安装方式1：本方案可以把智能控制器直接安装在线路的杆塔上，智能控制器与断路器之间采用航空插头的形式连接。
安装方式2：本方案需要把智能控制器安装在特定的箱体内，箱体必须具备防腐、防潮等，智能控制器与断路器之间采用直接压线的形式连接。一般是GPRS通讯模式下采用此种安装模式。
备注：安装方式1比安装方式2要优越，因为从密封上、防腐上来说都比较适合使用环境。
